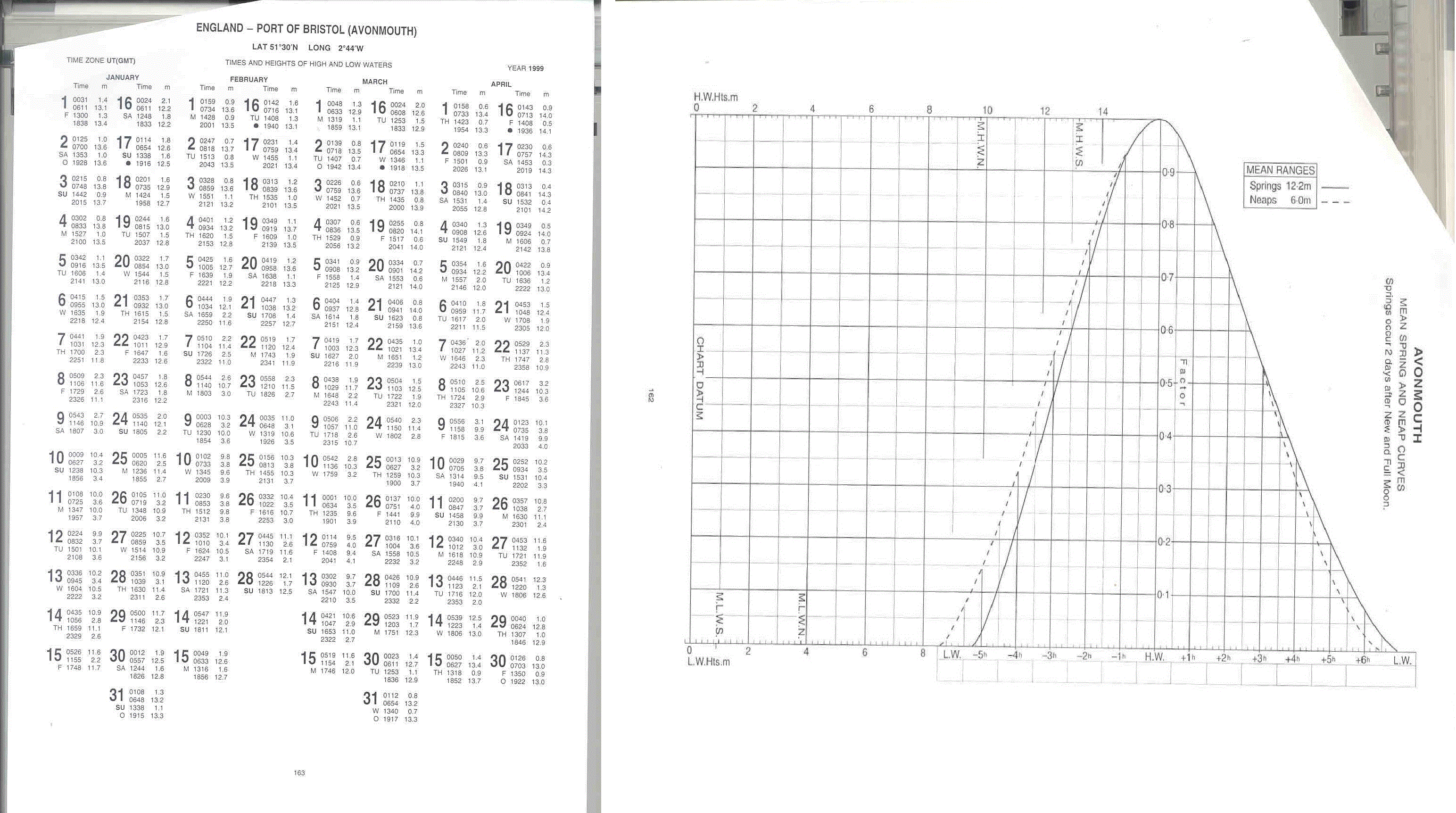

14 NİSAN 1999 günü saat 12:00 ZT’da liman önlerinde olan ve 9m draftı olan ve 1m emniyet payı olan bir gemi; harita derinliği 4m olan PORF OF BRISTOL (AVONMOUTH) Limanına en erken saat kaçta girebilir? (Problem ekte verilen Admiralty Gel-Git Cetvelleri kullanılarak çözülecektir.)
Cevap ve Açıklama
Doğru cevap: B) 14:46:00 ZT

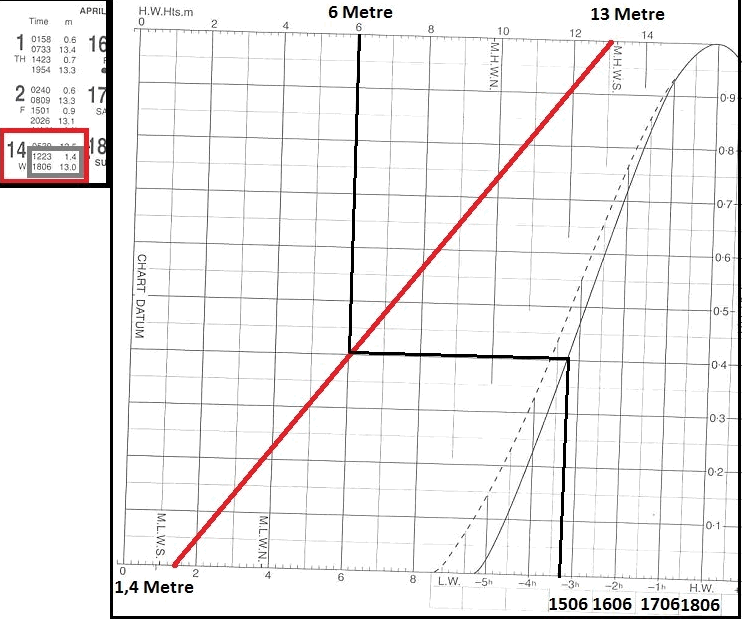

14 Nisan günü öğlen 12:00 da demirde olan 9 metre draftlı bir geminin ayrıca 1 metre emniyet payı var , gerekli su derinliği 10 metre, limanın normal derinliği zaten 4 metre, 10 metre olması için 6 metre su yüksekliği ne zaman oluşunca limana girebileceği soruluyor, her zaman olduğu gibi öncelikle Ana liman olan Port Of Bristol un 14 Nisan günündeki değerlerini not edin; ( 12:23 deki su yüksekliği 1,4 metre ( , bu saatlerde giremez ) 18:06 daki su yüksekliği 13,0 ( , bu saate kadar çoktan girmiş olması gerekir ) ardından Port Of Bristol limanının Gel-Git tablosunun merkezine HW zamanı olan 18:06 yı yazın, ardından sol tarafa alta Alçak Su yükseklik değerini plotlayın ( 1,4 metre ) üst tarafada Yüksek su yükseklik değerini plotlayın ( 13 metre ) ardından bu iki noktayı birleştirin, soruda 6 metre yükseklik istendiğine göre sol taraftan yine 6 metrenin hizasından dik çizgi çekin, iki yüksekliği birleştiren doğr uya geldiğinde sağ tarafa doğru ilerleyip eğriye teğet olan noktadan aşağı inin, orada bulacağınız zaman değeri HW değerinden yine 3 saat 20 dakika geride olacaktır , incelediğinizde çizginin zamanı gösterdiği nokta 14:46 olur
AI Açıklaması
Geminin 9 metre draftı ve 1 metre emniyet payı ile toplam 10 metre su derinliğine ihtiyacı vardır; liman harita derinliği 4 metre olduğundan, gel-git ile sağlanması gereken minimum yükselti (tide height) 6 metredir. Admiralty gel-git diyagramında, 14 Nisan tarihli 1,4 metre alçak su (low water) ve 13 metre yüksek su (high water) değerlerini birleştirerek, 6 metre su yüksekliğine karşılık gelen zaman farkını HW (yüksek su) zamanından geriye doğru hesaplıyoruz. Grafikten elde edilen yaklaşık 3 saat 20 dakikalık farkı, 18:06 olan HW zamanından çıkardığımızda geminin limana giriş yapabileceği en erken zaman olan 14:46 sonucuna ulaşırız.
